『これ、な~んだ?』の解答編

つまんない小ネタで引っ張り過ぎたので、解答編いきます(笑)



まあこれで「解答」っても、何のことやら、でしょうけど(笑)

要するに、キャリア(バイクに固定した格子状のアルミパネル)にホムセン箱を載せるためのゴム脚、なのでした。

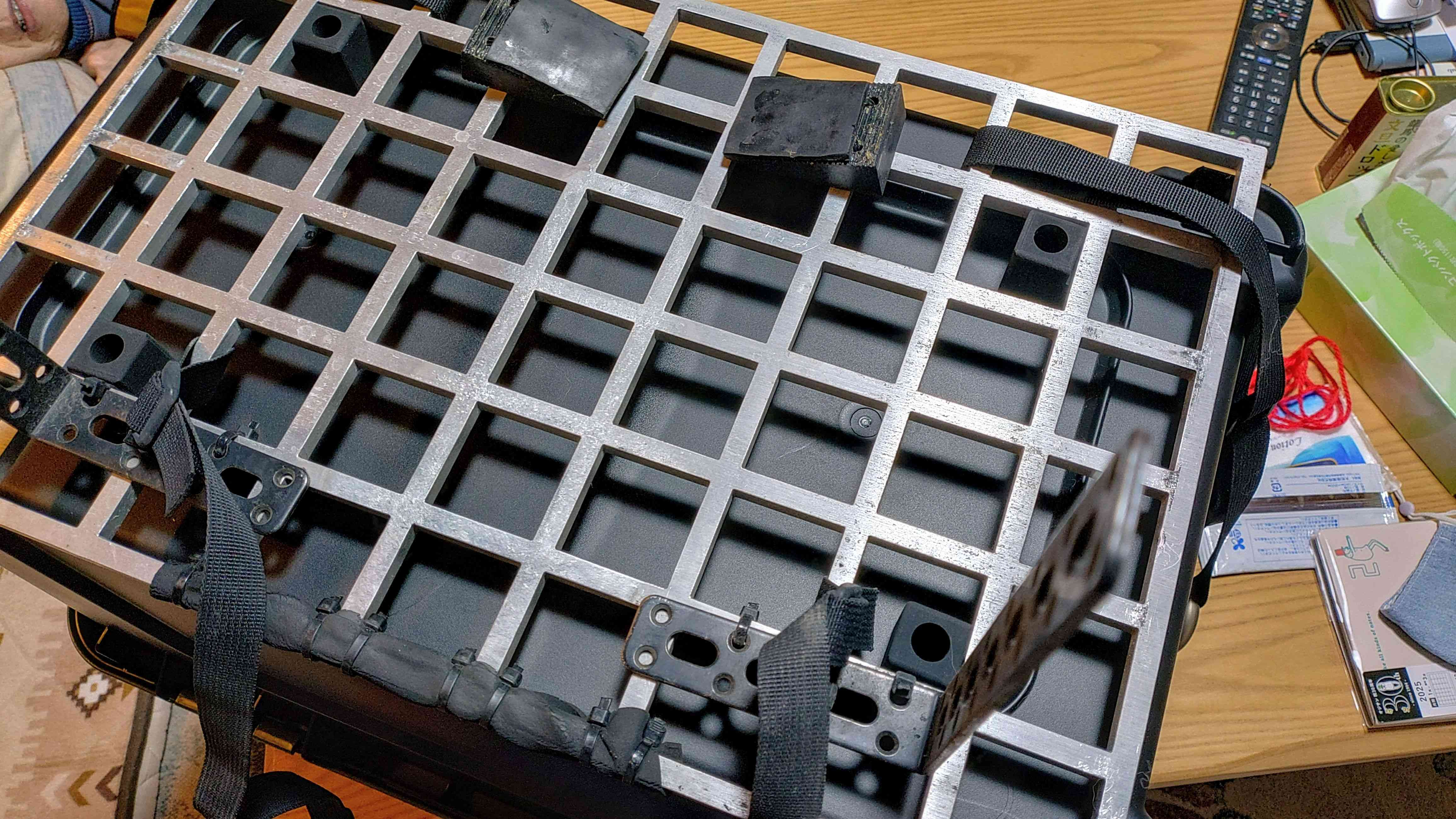

この画像はホムセン箱をひっくり返して裏からゴム脚をホムセン箱に取り付ける位置決めをしているところです。

横から見るとこんな感じ。

ゴム脚の段差によってキャリアに載せた時のズレを防止し、なおかつホムセン箱をキャリアから少し浮かせて載せるため、ゴム脚の形状とサイズをこのように設定しています。



実は去年と今年はホムセン箱をこのようにキャリアに固定していました。

やはりゴム脚でキャリアから少し浮かせて載せているのですが、このゴム脚はホームセンターで買ってきた汎用品で、「ただ乗っている」だけの状態なのです。

なので乗せるときの位置決めもいい加減にすると走行中にゴム脚がキャリアから落ちてしまったり加減速のGでズレてきたりしていたわけです。

で、乗せるときの位置決めを容易にするためと、走行中のズレを防止できるゴム脚を設計してゴム加工会社に作ってもらった、というわけです。

でも固定のためのナイロンテープ留めは当然必要なので、上画像ではホームセンターでバラで買ってきたパーツで作った金具で留めてます。

これも現在、設計したモノを金属加工会社に製作依頼しているところです。

再度設計図を貼りますが、これをアルミ削り出して製作依頼しています。



ホムセン箱をキャリアから浮かせて載せるのは、このキャリア面にはキャリアをバイクに固定したりサイドバッグを取り付けるためのストラップやバックル類が出るので、それらとの干渉を避けるため、です。

で、これが今年北海道に行った時のフル積載状態なのですが、この年末のパーツ製作によって、見た目はほとんど変わらないのにすんごい金がかかってる、ってことに(笑)

カミさんのバイクもあるので、2セット製作しているのですが、これでほぼ10万かかってます(笑)

つまり1台分で5万円ほど😱

キャリアのアルミパネルも1枚3万円ほどかかったので、計8万円/1台の積載システム(ただしバッグ類は除く笑)です(笑)

ちなみにバッグ類は、ホムセン箱が2,000円ほど、その上の防水ダッフルが8,000円、サイドに付けている防水バッグが1個4,000円ほどだったので、トータルで2万もかかってません。

まあつまり総計10万円ほどの積載システム、ということに。

まあホムセン箱はいろいろ試行錯誤している際に穴を開けまくっているので、今度ゴム脚や金具を製作して作るホムセン箱は、これで3つ目なのですが(笑)



ま、普通にトップボックス&サイドバッグを既製品で揃えても同じくらいかかりますし、それでもこんなに大容量は積めないですけどね(^-^*)



というわけで、金具が年末までに届けば、年末年始の休みで取り付け作業をしよう、と楽しみにしているのです(笑)

コメントする
2 件の返信 (新着順)

結果として、、商品化できないと、、タダの自己満足にワンオフ代😱💦💥

売りましょう😀🍺👍✨


ジンベエ親分
2024/12/13 20:54

これは売らないですよ?(笑)
自分で使うために作ったわけですから(^-^)
売るには、もう少しコストダウンしたいところですね~(^-^
)

ドラえもん バッジ画像
2024/12/13 10:41

この積載量は凄いですね。😳

既製品で組むと外観上は同じ様に見えても、実際の積載量はかなり減ってしまいます。😂

私の相棒は既製品を加工して無理矢理搭載してますが、リアのBOXにはメット2個が限界でサイドのBOXはペットボトル(500ml)が押し込んで2本が限界です。
フロントにも小物は入りますが見た目より積載量はかなり少ないのが実情です。😭


ジンベエ親分
2024/12/13 21:00

トータルでざっと140Lほどの積載量を誇ります✌️
そして自慢なのは、そのすべてが防水だということで(^-^*)

今回の北海道では、ホムセン箱にテント等の幕営用具と焚き火道具、マット類を入れ、防水ダッフルにシュラフと着替え類、左サイドバッグにバーナーやクッカー、マグカップ類、そして右サイドバッグにチェアーとテーブルを入れてました。
そしてカミさんのホムセン箱にモバイルバッテリーやカメラなどの頻繁に出し入れするモノ、です。
まだ積載量には余裕がありましたし、今年はもはや基本形は変えずに細かいところのブラッシュアップ、という方向です。

ほんとはホムセン箱を作りたいのですが、プラスチック製品は個人でワンオフで作ってくれるところがまだ見つからないので…(^_^;

ドラえもん バッジ画像
2024/12/13 21:25

トータルの140Lは凄いですね。

私の相棒もトータルだと90L近く有るはずなんですが、実質使えるのはリヤBOXの47Lですね。
リヤサイドには、カッパとハンドタオルを入れるとほぼ余裕がないです。もう一方は空けてますがペットボトル(500ml)2本押し込むのがやっとですね。
フロント両サイドにも有りますが、片側はETCと増設ウインカーのリレー関係で埋まってるし、もう一方も標準の工具セットを入れてるのでペットボトル(500ml)1本が限界です。

ジンベエ親分
2024/12/13 22:04

1週間程度のテント泊ツーリングに通用する積載、ということでこのシステムを構築したわけですが、テント泊で1週間行ければ日本一周だってできちゃいます👍️
